产品详细

36 36

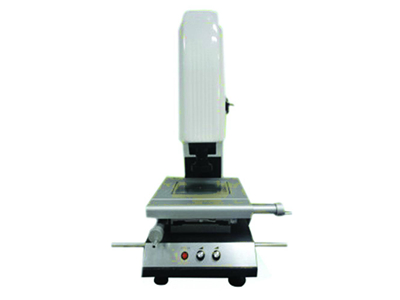

产品名称: AH22052光学影像测量仪

发布日期: 2015-08-10

点击数: 3056

询价: 点击产品询价

二维码:

简述:

产品详情

产品介绍:
仪器用途:影像测量仪适用于以二座标为目的的应用领域,机械、电子、仪表、塑胶等行业广泛使用。仪器特

点:变焦物镜与十字线发生器作为测量瞄准系统;影像测量仪具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;高分辨率9段定倍物镜,改变倍率不需重新选取比例尺影像测量仪备用R232界面,与电脑连接后,采用专门测量软件可对测绘图形进行处理及输出

功能:

·可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库

·并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比

·图形可输入到AutoCAD成为工程图

·AutoCAD标准工程图可输入实时影像中,令AutoCAD

工程图与实际工件外形重叠进行对比,从而找出工件

和工程图的区别

·可输入先前拍照储存的jpeg图片到实时影像中与实

际工件进行重叠对比 

·可以在鸟瞰的全图中进行标注尺寸

·自定义圆:可按客户需要自定标准的圆,再以标准的

圆和影像中的工件做重叠对比,从而找到工件与标准

圆形之间的误差

·自定义线段:可自行定义线段的起点坐标、长度、旋转

的角度,再与影像中的工件作重叠对比,从而找到

工件与标准图形之间的误差

·自设客户坐标:在实时影像中的实际工件上自行设定

坐标原点(0,0),在画面上任意点标示该点的X、Y坐标位置

·坐标标注:以自设的坐标原点(0,0)为基准,标注画面

上任意一点的坐标位置

·专利取R角功能:为目前市面上准确的平面取R角方式

·测量:可测量平面上的任何几何尺寸(角度、直径、半

径、点到线的距离、两圆的偏心、两点间距等)

·绘图:可将实时影像中的实际工件外形进行描绘,形成完整的工程图,绘图方式和AutoCAD相似

·标注:可以在实时影像中的工件上标注尺寸。(长度、角

度、直径、半径、点到线的距离、两圆的偏心、两点间

技术参数:

型号

1510手动

2010手动

3020手动

4030手动

主机体尺寸

600*500*850mm

600*500*850mm

850*600*900mm

970*670*940mm

金属台尺寸

345*250mm

345*250mm

450*350mm

650*350mm

玻璃台尺寸

220*150mm

220*150mm

340*240mm

480*370mm

实际工作行程

150*100*120mm

200*100*130mm

300*200*150mm

400*300*150mm

主机体重量

100KG

110KG

200KG

250KG

机台底坐

00级花岗石

线性精度

(3+L/75)µm  L为被测物体的长度 单位为mm

表面照明

LED环形超亮冷光源(亮度可调)

轮廓照明

LED超亮圆形灯(亮度可调)

计算测量功能

REICA 2.5D精密测量系统软件

解析力

0.001mm

重复精度

0.002mm

CCD

SONY芯片1/3彩色CCD

目镜

0.5X(可选配1X,2x)

物镜

0.7X~4.5X      放大倍数20X~120X

电源供应器

AC90~264V   50/60Hz

载重

30KG

操作方式

手摇(微调及快速移动)
