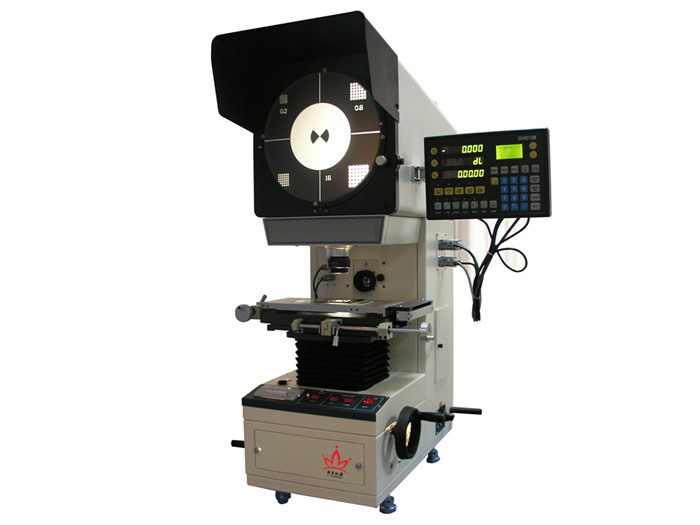

产品名称: AH22050绝缘外被壁厚投影仪(数显式)

发布日期: 2015-08-10

点击数: 4161

询价: 点击产品询价

二维码:

产品详情

全数字式测量投影仪是光、机、电一体化的精密高效测量仪器,分反像与正像两种,广泛用干机械、仪表、电子、

轻工等行业,院校、研究所以及计量检 定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮螺纹、齿轮、成型铣刀等。仪器光学系统品质优良,物镜成像清晰,放大倍倍率准确,在透射光照明下,轮廓测量误差小干0.08%;测量示值误差可达(3+L/75)μm,L为被测量长度(单位:mm)

标准:·GB/T 2951.11 -2008

技术参数:



金属台尺寸(mm)

320X220

玻璃台尺寸(mm)

¢190

X座标行程(mm)

150

Y座标行程(mm)

50

Z座标行程(调焦用)(mm)

80(调焦)

仪器测量精度

4+L/50

X,Y座标数显解析度

0.001

投影屏

尺寸(mm)

¢312,使用范围>¢300

投影旋转范围:0~360°

旋转角度数显解析度:1°

物镜

放大倍数

10X(标配)

20X(选配) 

物方视场

¢30mm

¢15mm 

物方工作距

85.17mm

81.94mm 

数据处理系统

3000型多功能数据处理系统

仪器照明

透射与反射照明光源均为24V,150W卤钨灯

仪器电源

220V(AC),50/60HZ,总功率350W

冷却方式

强制风冷(3只轴流风扇)

外形尺寸

长*宽*高(mm)

720*390*1100

720*390*1100

仪器重量

单位:kg

175

175
