关于电线电缆交流耐压试验方面的要求

电线电缆产品（除绕组线产品）在出厂前都应耐受工频交流耐压试验，由于公司质检人员未进行过系统试验方面的培训，所以针对这些情况，生技部将在以后的每期月刊上进行电线电缆试验方面知识的宣传，本期对电缆电缆交流耐压试验方面进行宣传。

1 试验电压

1.1 试验电压应为40Hz～60 Hz的交流电压，电压的波形应接近正弦波，两个半波基本上相同，且峰值有效值之比为√2±5%。

1.2 试样的试验电压和耐受电压时间按产品标准规定。

2 试样的准备

2.1 试样的选择除产品标准中另有规定外，应随机选取。

2.2 试样的数量及长度按产品标准规定。

2.3  试样终端部分的长度和做终端的方法，应保证在规定的试验电压下不发生沿表面闪络放电或内部击穿。

2.4 在水槽内进行试验时，试样两个端部伸出水面的长度不小于200mm，且应保证在规定的试验电压下不发生沿其表面闪络放电。

3 试验步骤

3.1 除产品标准中另有规定外，应按下列规定接线方式接线。

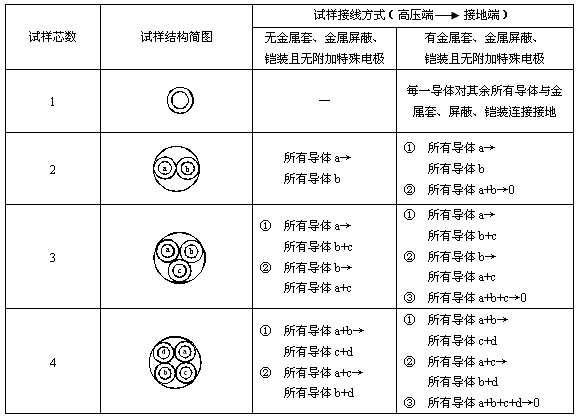

3.1.1 电力电缆和电气装备用电线电缆应按表1规定接线。

表 1

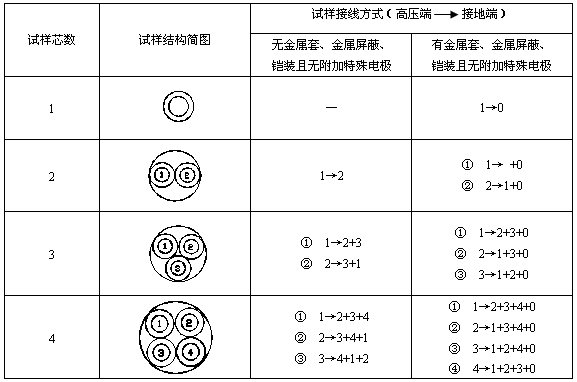

 3.1.2 通信电缆应按表2规定接线

表 2

3.1.3   在试样的金属套（屏蔽）和铠装之间的绝缘护层试验时，所有线芯都应与金属套（屏蔽）相连接，并接至升压变压器的高压端，而铠装接至地端。

3.1.4 在试样的金属套（屏蔽）外的绝缘护套（无铠装）试验时，所有线芯都应与金属套（屏蔽）相连接，并接至升压变压器的高压端，而电极（如水槽或其他电极）接至接地端。

3.1.5 在试样的铠装外的绝缘护套试验时，所有线芯都应与金属套（屏蔽）和铠装相连接，并接至升压变压器的高压端，而电极（如水槽或其他电极）接至接地端。

3.1.6 5芯及以上多芯电缆，其接线方式应使每一线芯与其相邻线芯之间，至少经受一次按产品标准规定的工频交流耐压试验。通常需进行二次试验：每一次在每层中的奇数芯（并联）对偶数芯（并联）之间施加电压；第二次在所有奇数层的线芯（并联）对偶数层的线芯（并联）之间施加电压。如果电缆中同一层含有的线芯数为奇数，则应补充对未经受电压试验的相邻层或相邻线芯间再进行一次规定的电压试验。

3.1.7 由多芯组成的每一屏蔽单元，其试验的接线方式与3.6条规定拭目以待原则相同。

3.2 试验时，试样的温度与周围温度之差应不超过±3℃。

3.3 试验时，电压应从较低值开（不应超过试验电压的40%）开始，平缓升至规定的试验电压，并维持标准所规定的耐压时间后，降低电压，直至所规定的试验电压的40%，然后关掉电源。不允许在高压状态下突然切断电源，以免出现过电压。

3.4 施加在试验上的试验电压值，在耐受电压时间内，电压偏差应不超过规定值的±3%。

4 试验结果的判定

4.1  试样在施加电压所规定的试验电压和持续时间内无任何击穿现象，则可认为该试样通过交流耐压试验。

4.2 如果在试验过程中，试验的端部或终端发生沿其表面闪络放电或内部击穿，允许另做终端，并重复进行试验。除在产品标准有特殊规定外，必须重新计时。

4.3 试验过程中因停电后继续试验，除产品标准另有规定外，应重新计时.
