AH38053 电缆料热变形实验装置

产品简介：本试验装置适用于GB8815-2008《电线电览用软聚氯乙烯塑料》试验方法中规定的热变形的测定。
产品详细说明
技术参数：

总压力：3.50±0.02N；

压棒端部平面直径：3.15±0.03；试验压缩架：6位。

试样要求：Φ12mm的圆形片或边长12mm的正方形。

试验装置：

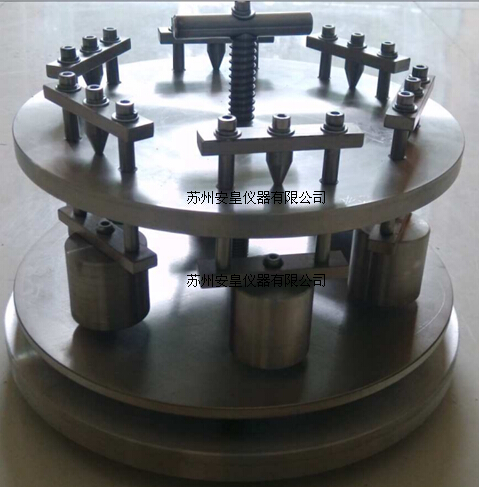

试验装置由固定支座〈1〉、活动试样压架〈2〉、旋转试样平台〈3 〉和托盘〈8〉组成。

1.固定支座为试验装置的底座。

2.活动试样压架由圆柱形压棒〈6〉和重锤框架〈7〉组成，其中：圆柱型压棒端部为平面，直径为3.15±0.03mm；重锤框架作用于圆柱型压棒上的向下总压力为3.50±0.02N。

3.旋转试样平台（或称水平支架）用于放置试样和对活动试样压架起导向用，平台上设有试样限位挡片〈4〉；

4.托盘起到将活动试样架升起和放下作用。

试样:

试样为直径12mm的圆形片，或边长12mm的正方形片，厚度为1.25±0.15mm。

试验步骤：

1.在室温下测量试样加压处的厚度。如果用千分表，应有适当大小的接触点，而且只能对试样施加轻微的压力。

2.将托盘托住试样压架一同升起（约5mm左右）连同旋转平台（顺时针）旋转一定角度放下，圆柱型压棒与旋转试样平台分离，将试样依次放在圆柱型压棒正下方。

注：进行以下步骤时，试验人员一定要带上厚手套，避免高温烫伤。

3.将试样装置放入烘箱内,放置位置无震动,保持温度为120±2℃。

4.一小时后，转动托盘，将活动试样压架轻轻放下压住试样。

5.再恒温一小时，从烘箱中取出整个试验装置。在室温下冷却一小时，升起试样压架，取下试样，立即用试验开始时所用仪器测量试样变形部分的厚度。

6.试验结果的计算及评定:

热变形Dt＝x100％

式中：d0——试样原始厚度，mm；     d ——试样试验后厚度，mm.

试验结果取两个试样的算术平均值。如果两个试样的偏差在10％以上，则试验无效，应重新取试样进行试验.
