AH38053 电缆料热变形实验装置

产品简介：本试验装置适用于GB8815-2008

《电线电览用软聚氯乙烯塑料》试验方法中规定的热变形的测定。
产品详细说明
电缆料热变形实验装置技术参数：

总压力：3.50±0.02N；

压棒端部平面直径：3.15±0.03；试验压缩架：6位。

试样要求：Φ12mm的圆形片或边长12mm的正方形。

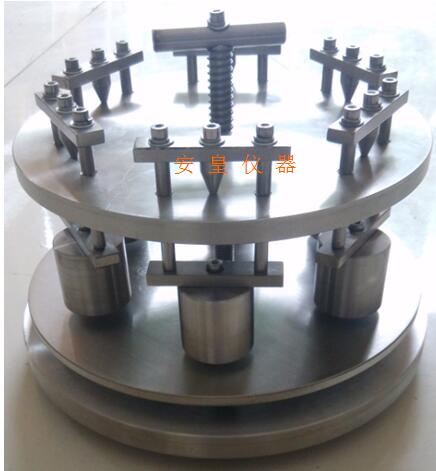

试验装置：

电缆料热变形试验装置由固定支座〈1〉、活动试样压架〈2〉、旋转试样平台〈3〉和托盘〈8〉组成。

1.固定支座为试验装置的底座。

2.活动试样压架由圆柱形压棒〈6〉和重锤框架〈7〉组成，其中：圆柱型压棒端部为平面，直径为3.15±0.03mm；重锤框架作用于圆柱型压棒上的向下总压力为3.50±0.02N。

3.旋转试样平台（或称水平支架）用于放置试样和对活动试样压架起导向用，平台上设有试样限位挡片〈4〉；

4.托盘起到将活动试样架升起和放下作用。
