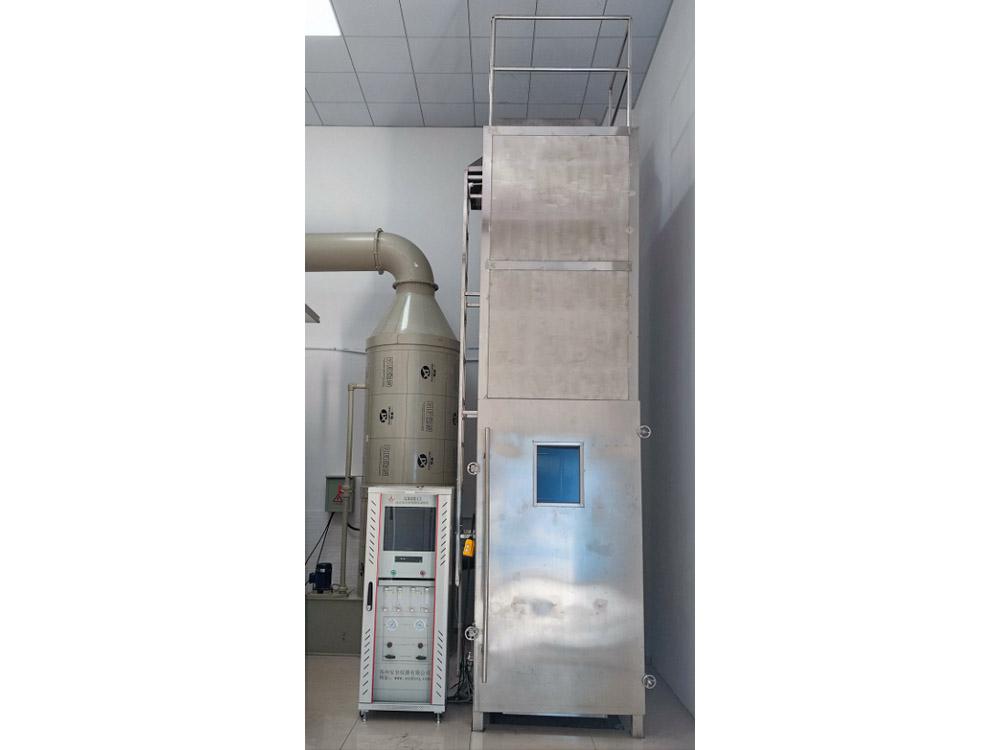

成束燃烧试验装置适用于GB/T18380.（31-36）—2022《电缆和光缆在火焰条件下燃烧试验设置、垂直安装的成电线电缆火焰垂直蔓延试验》标准，用来评价垂直安装的成束电线电缆或光缆在规定条件下抑制火焰垂直蔓延能力，也适用于IEC60332—3—10：2018标准。

标准：

·GB/T18380.（31-36）—2022

·IEC60332—3—10：2018

技术参数：

·燃烧箱体采用70*70mm 304不锈钢方通焊接框架，双面不锈钢焊接成1000*2000*4000mm(内尺寸)

·箱体底部距前墙150 mm有一个进气空间为800(W)X400(D)mm.进风量为（5000±500）L/min

·顶部排气空间为300(W)X1,000(D)mm.

·宽型不锈钢梯尺寸为500(W)X3,500(H)，1个

·标准不锈钢梯尺寸为800(W)X3,500(H)，1个

·带状标准丙烷燃烧器装置2个置于小推车上,喷灯材质:不锈钢

·文丘里气体混合装置2个

·压力表及减压阀装置，可调节丙烷及空气压力为0.1Mpa

·质量流量计或转子流量计调节并设定气体流量

·箱体提供钢梯及栏杆扶手，便于用户在顶部检测

·配备球阀可手动关闭气源

·自动设定燃烧测试时间，到时可自动切断气源，保证试验安全

·箱体内壁热电偶，可显示箱体内部温度

·箱体内部温度实时监控并有曲线记录（温度上限可设定）

·风速仪1个用于测量箱体顶部风速

·箱体鼓风方式：箱体后方鼓风，鼓风管平行于箱体中心线进气口面积240平方厘米并有曲线显示，超出上下限报警

·有强制灭火装置，软件可以设定，超过多少温度后自动灭火，熄火自动断气保护装置等

·燃烧样品后方有防火板：延长箱体使用寿命

·箱体底部采用3mm厚304不锈钢，增加箱体强度和耐腐蚀性

·内箱体采用满焊的加工工艺，保证设备的密封性（防止漏烟）

·电动升降装置

·箱体顶部吸烟罩安装于燃烧室排烟口的正上方，高于燃烧室排烟口200mm~400mm,最长边应与排烟口的最长边平行，底面的最小尺寸应为1500mmx1000mm。

规格：

·燃烧箱体外型尺寸：1500（W）X2120(D)X5222（H）mm

·控制箱外型尺寸：800（W）X800(D)X1800（H）mm

·电源：AC 220V，50/60Hz, 2A

·气源：丙烷、空气、储气罐、水源（客户自备）

·喷淋塔（1200*3500mm）选配

·安装空间：8*6*6M
